详情说明

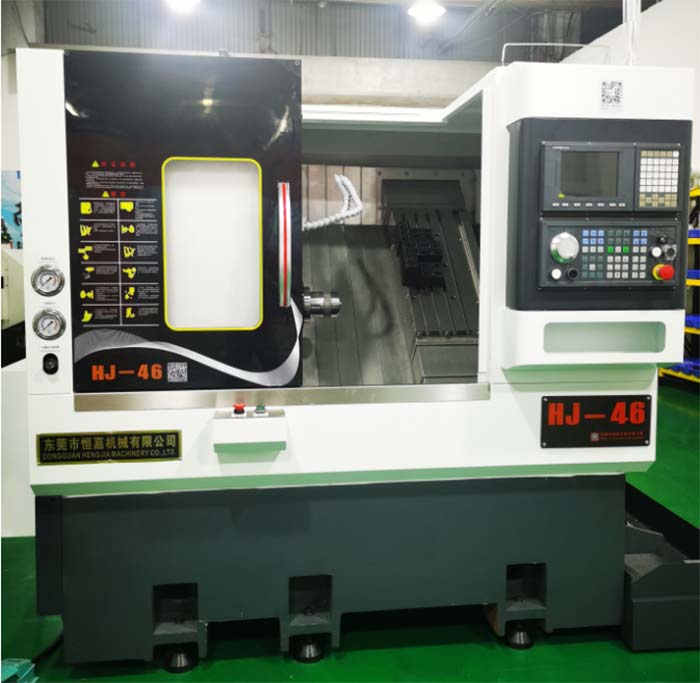

机床外观图：

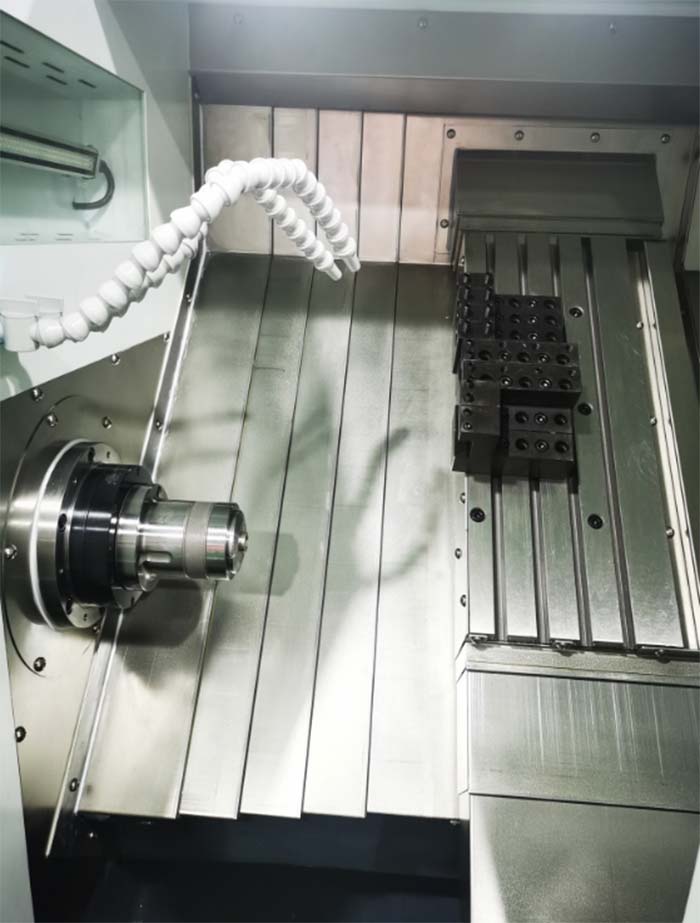

机床内部加工区图：

技术协议

机身的产品特点	主体采用高级铸铁HT300，高刚性，耐磨，可承受大负载及冲击力
	主轴采用锘钼钢SCM-21材质，经调质渗氮处理精密研磨，刚性强韧，耐重切削
	主轴配P4级别轴承，精度佳，稳定性强
	XZ轴均采用台湾上银或银泰导轨，安装面均采用高周波热处理并研磨
备注：	A，数控系统：台湾新代22TA系统，台湾新代XZ轴电机1.7KW，台湾新代主轴电机5.5KW； B，主轴单元：台湾健椿A2-5，最高转速4500转

参数规格表

规格/型号 Mode/specifation		单位	HJ-46
床身 Tabtle
床身斜面角度		度	30
床身最大回转直径		m'm	350
托板最大加工直径		m'm	110
最大加工长度		k'g	200
行程规格
X轴行程		m'm	880
Z轴行程		m'm	300
X轴/Z轴最小移动量		m'm	0.001/0.001
主轴部分 Spindle
主轴通料直径		㎜	Φ46
主轴锥孔斜度/直径 Spindle taper /dim			A2-5
最高主轴转速 Max.spindle speed		r'p'm	4500
主轴传动结构 The highest spindle speed			同步带
回转油缸(中空)		寸	6
轴头/弹簧夹头		寸	46型
进给 Feed
切削进给 Cutting feed		m/min	24
快速进给 Rprid cutting feed		m/min	24
自动换刀装置 Auto tool change
车削架构方式			T型节刀式
刀具规格			镗孔/单刀/正反刀
伺服电机配置 Guide rail and screw configuration
主轴驱动马达功率/转速		kw	5.5kw
伺服驱动【X轴，Z轴】马达功率/型号		kw	1.7KW，8NM
导轨及丝杠配置 Guide rail and screw configuration
X轴 Z轴导轨型式 X axis guide rail type			台湾上银/银泰30导轨，2滑块
XZ轴滚珠丝杆规格 XZaxis ball screw spec		mm	台湾上银/银泰Ø32*10
机器重量及占地 Machine weight and floor area
占地面积 Area covered		mm	210015501680
机械毛重 Machine gross weight		kg	2600
精度 Accuracy
定位精度	不带电子尺	mm	≤0.003/0.004
重复精度	不带电子尺	mm	≤0.003/0.004
表面粗糙度		um	≤0.63
电力需求 Power demand
电力需求 Power demand		KVA	15

随机配置表 Configuration table

规格/品牌 Specification/brand			HJ-46
标准配置	1	系统 NC System	●	台湾新代22TA
	2	机身 Fuselage	●	恒嘉
	3	主轴 Spin'd'le	●	台湾健椿A2-5
	4	ZX轴丝杠 Three axis screw	●	台湾上银或银泰C3级
	5	ZX导轨 Three axis guide	●	台湾上银或银泰
	6	ZX轴马达 Three axis motor	●	台湾新代
	7	ZX驱动 Three axis drive	●	台湾新代
	8	联轴器 Coupling	●	天津龙创
	9	回转油缸(中空)	●	科普特/精工
	10	筒夹	●	国产六欣
	11	液压站	●	全懋中台合资
	12	外圆刀座 Φ20	●	恒嘉
	13	端面刀座 20*20	●	恒嘉
	14	内防护	●	恒嘉
	15	伺服轴轴承 Servo shaft bearing	●	NSK/SKF P4级
	16	外壳钣金 Shell sheet metal	●	纵贯线
	17	水平螺丝及地角 The level of bolt and anchor	●	恒嘉
电气配置	18	防爆防水型工作灯 Explosion proof work lamp	●	迈沃德
	19	便携式手轮 Protable hand wheel	●	台湾新代
	20	三色警示灯 Three layer wanrning lamp	●	迈沃德
	21	自动注油器 Auto oiling device	●	宝腾
	22	接触器,热保护器 Contactor,thermal protector	●	法国施耐德
	23	稳压电源盒 Voltage stabilized power supply box	●	台湾明伟
	24	电源变压器 Power transtomer	●	德而沃
	25	电箱热交换器 Electric box heat exchanger	●	雷德/瑞科
	26	继电器及座 Relay and seat	●	法国施耐德
	27	电线部分 Wire section	●	进口防油线
工具	28	技术资料：电气，程序，操作各一本	●
工具	29	工具及工具箱	●
